Инструкция на игровой контроллер GameSir X3 Pro Gamepad

Инструкция подготовлена ​​магазином TV4U для покупателей по Украине. Продажа, гарантия и поддержка доступны по Украине.

КОМПЛЕКТАЦИЯ

  • Контроллер GameSir X3 Pro x 1
  • Сменные колпачки стиков x 2
  • Сменные D-Pad x 2
  • Сменные кнопки ABXY x 4
  • Кабель Type-C x 1

ТРЕБОВАНИЯ

  • Устройство Android 8.0 или более поздней версии
  • Разъём Type-C в смартфоне
  • Поддержка функции OTG

СХЕМА УСТРОЙСТВА

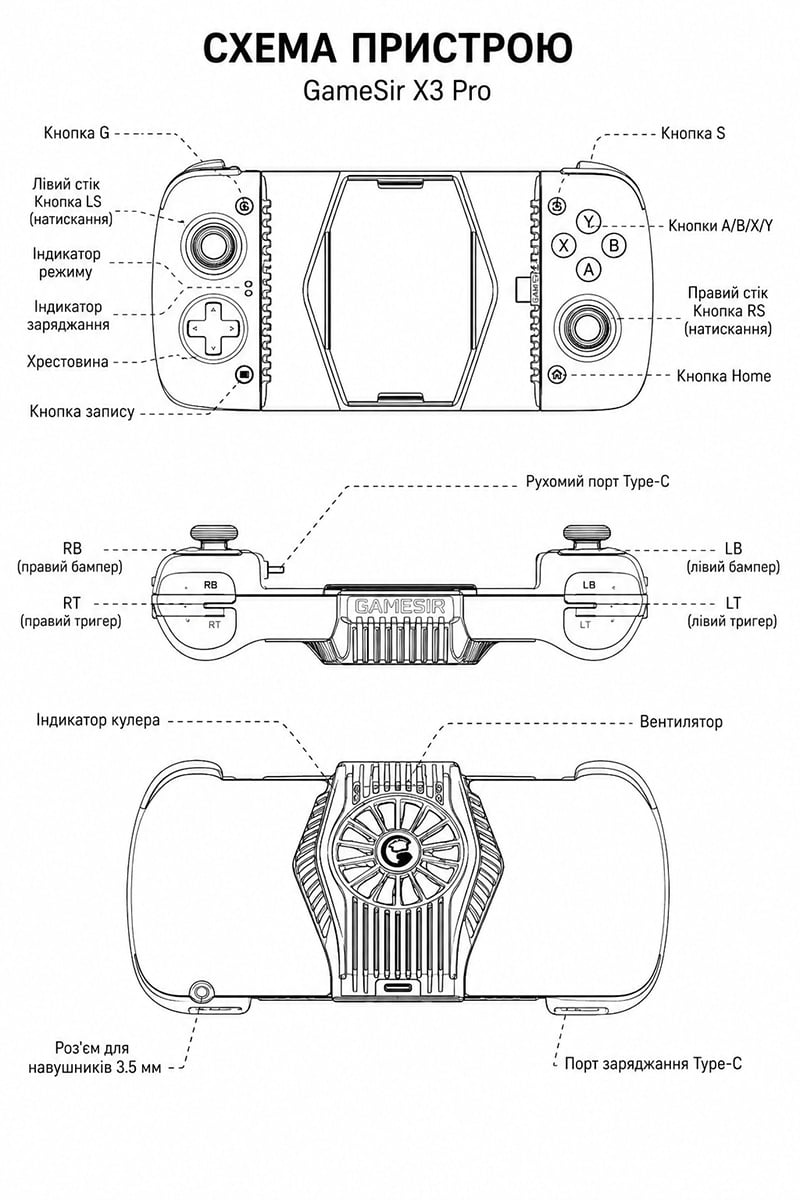

Схема устройства GameSir X3 Pro

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

  • Кнопка G
  • Кнопка S
  • Левый стик и кнопка LS
  • Правый стик и кнопка RS
  • Крестовина D-Pad
  • Кнопки A/B/X/Y
  • Кнопка Home
  • Кнопка записи
  • Индикатор режима
  • Индикатор зарядки
  • Бамперы LB/RB
  • Триггеры LT/RT
  • Подвижный порт Type-C
  • Вентилятор охлаждения
  • Индикатор кулера
  • Разъём для наушников 3,5 мм
  • Порт Type-C для питания системы охлаждения

ПОДКЛЮЧЕНИЕ СМАРТФОНА

  1. Вставьте подвижный штекер Type-C контроллера в разъём смартфона.
  2. Осторожно раздвиньте контроллер и установите смартфон между левой и правой частями.
  3. Медленно сложите контроллер, чтобы смартфон был надёжно зафиксирован.
  4. После успешного подключения индикатор режима загорится.

Во время установки и снятия смартфона не прикладывайте чрезмерных усилий к подвижному разъёму Type-C.

СОСТОЯНИЕ ПОДКЛЮЧЕНИЯ

Состояние контроллера Описание индикатора
Подключение выполнено успешно Индикатор режима горит непрерывно.
Не удалось выполнить подключение Индикатор режима мигает в течение приблизительно 30 секунд, после чего гаснет.
Функция G-Touch не активирована Индикатор режима медленно мигает.
Контроллер ожидает авторизации в приложении GameSir Индикатор режима мигает, пока настройка не будет завершена.

Для стабильной работы убедитесь, что смартфон поддерживает OTG и что разъём Type-C не загрязнён.

ОСНОВНЫЕ ДЕЙСТВИЯ

Действие Описание
Включение Подключите контроллер к смартфону через порт Type-C. Контроллер включится автоматически.
Выключение Отсоедините смартфон от контроллера.
Режим ожидания Если контроллер не используется, он автоматически переходит в режим ожидания.
Выход из режима ожидания Нажмите кнопку Home или любую другую кнопку контроллера.

ПЛАТФОРМА И РЕЖИМ

Платформа Режим Индикатор Переключение режима
Android / iOS DS4 Белый Нажмите и удерживайте G + S в течение 2 секунд.
Android Android Синий Нажмите и удерживайте G + A в течение 2 секунд.
Android G-Touch Голубой Режим настраивается через приложение GameSir.

После переключения режима контроллер запоминает последнее выбранное значение.

РАСШИРЕННЫЕ ФУНКЦИИ

ПЕРЕКЛЮЧЕНИЕ РЕЖИМА

Нажмите и удерживайте соответствующую комбинацию кнопок в течение 2 секунд. Цвет индикатора изменится в соответствии с выбранным режимом.

ВКЛЮЧЕНИЕ ФУНКЦИИ TURBO

  1. Нажмите и удерживайте кнопку G.
  2. Нажмите кнопку A, B, X, Y, LB, RB, LT или RT, для которой необходимо активировать Turbo.
  3. Повторите действие, чтобы отключить Turbo для выбранной кнопки.

РЕГУЛИРОВКА СКОРОСТИ TURBO

Нажимайте соответствующую комбинацию с кнопкой G, чтобы последовательно переключать доступные уровни скорости Turbo.

НАСТРОЙКА ВИБРАЦИИ

Нажмите и удерживайте кнопку G, затем используйте D-Pad вверх или вниз, чтобы увеличить или уменьшить интенсивность вибрации.

РЕЖИМ БЫСТРЫХ ТРИГГЕРОВ

Нажмите и удерживайте G + LT или G + RT, чтобы включить или отключить режим быстрого срабатывания соответствующего триггера.

ИЗМЕНЕНИЕ РАСКЛАДКИ КНОПОК

Нажмите и удерживайте соответствующую комбинацию с кнопкой G, чтобы переключать раскладку кнопок A/B и X/Y между вариантами Xbox и Nintendo Switch.

ИЗМЕНЕНИЕ ГРОМКОСТИ

  • Нажмите и удерживайте кнопку G, затем нажимайте D-Pad вверх или вниз, чтобы изменить громкость.
  • Функция доступна при использовании наушников, подключённых к разъёму 3,5 мм.

СИСТЕМА ОХЛАЖДЕНИЯ

Контроллер оснащён встроенным вентилятором для охлаждения смартфона во время игры.

  1. Подключите внешнее питание к отдельному порту Type-C системы охлаждения.
  2. После подачи питания вентилятор включится.
  3. Индикатор кулера показывает состояние работы системы охлаждения.

Вентилятор не питается непосредственно от смартфона. Для работы системы охлаждения необходимо отдельно подключить кабель питания Type-C.

КАЛИБРОВКА СТИКОВ

  1. Подключите смартфон к контроллеру.
  2. Одновременно нажмите и удерживайте комбинацию калибровки, указанную в руководстве, пока индикатор не начнёт мигать.
  3. Медленно поверните левый и правый стики по полному кругу 2–3 раза.
  4. Отпустите стики и убедитесь, что они вернулись в центральное положение.
  5. Нажмите кнопку A, чтобы сохранить калибровку и выйти.

Не касайтесь стиков во время входа в режим калибровки. Выполняйте калибровку только при некорректной работе или смещении центрального положения.

КАЛИБРОВКА ГИРОСКОПА

  1. Положите контроллер со смартфоном горизонтально на ровную неподвижную поверхность.
  2. Нажмите и удерживайте комбинацию калибровки гироскопа, пока индикатор не начнёт мигать.
  3. Не перемещайте контроллер во время калибровки.
  4. После возвращения индикатора в обычное состояние калибровка будет завершена.

ЗАМЕНА АКСЕССУАРОВ

Стики, крестовина D-Pad и кнопки A/B/X/Y имеют сменную конструкцию.

  1. Осторожно снимите сменный элемент с контроллера.
  2. Выберите необходимый колпачок стика, крестовину или кнопку.
  3. Установите аксессуар в соответствующее посадочное место.
  4. Убедитесь, что элемент установлен ровно и надёжно зафиксирован.

Кнопки A/B/X/Y можно переставлять для изменения раскладки. После физической замены кнопок также выберите соответствующий режим раскладки контроллера.

НАСТРОЙКА В ПРИЛОЖЕНИИ GAMESIR

С помощью приложения GameSir можно проверять кнопки, обновлять прошивку, настраивать стики, триггеры, вибрацию, режим G-Touch и другие параметры контроллера.

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ!

  • Устройство содержит мелкие детали. Храните его в месте, недоступном для детей младше 3 лет.
  • В случае проглатывания мелкой детали немедленно обратитесь за медицинской помощью.
  • Не используйте устройство рядом с открытым огнём.
  • Не оставляйте устройство под прямыми солнечными лучами или при высокой температуре.
  • Не используйте устройство во влажной или запылённой среде.
  • Не закрывайте вентиляционные отверстия системы охлаждения.
  • Не вставляйте посторонние предметы в вентилятор.
  • Не прикасайтесь к вентилятору во время его работы.
  • Не бросайте контроллер и не подвергайте его сильным ударам.
  • Не прикладывайте чрезмерных усилий к подвижному разъёму Type-C.
  • Перед очисткой отсоедините смартфон и кабель питания.
  • Для очистки используйте мягкую сухую ткань.
  • Не используйте бензин, растворители и другие агрессивные химические вещества.
  • Не разбирайте, не ремонтируйте и не изменяйте конструкцию устройства.
  • Используйте контроллер только по прямому назначению.
