Инструкция для Android-проектора Magcubic L018

Эта инструкция поможет быстро подключить проектор, настроить изображение, Wi-Fi, Bluetooth, язык интерфейса, трансляцию экрана и базовые параметры Android-системы.

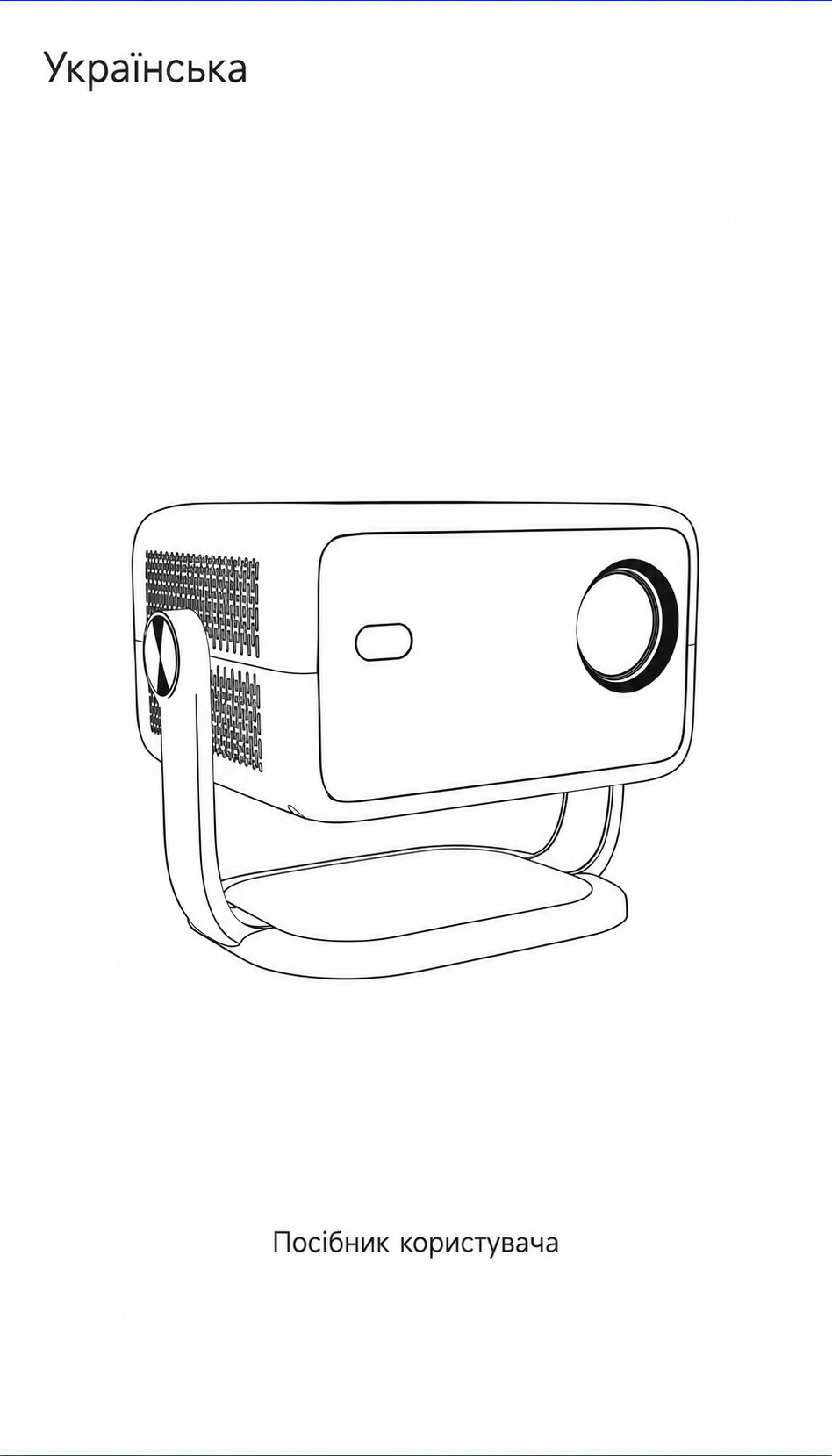

Проектор XYH L018 - общий вид

1. Комплектация

В комплекте обычно находятся:

  • проектор — 1 шт.;
  • пульт дистанционного управления — 1 шт.;
  • кабель питания — 1 шт.;
  • инструкция пользователя — 1 шт.

Важно: батарейки для пульта обычно не входят в комплект.

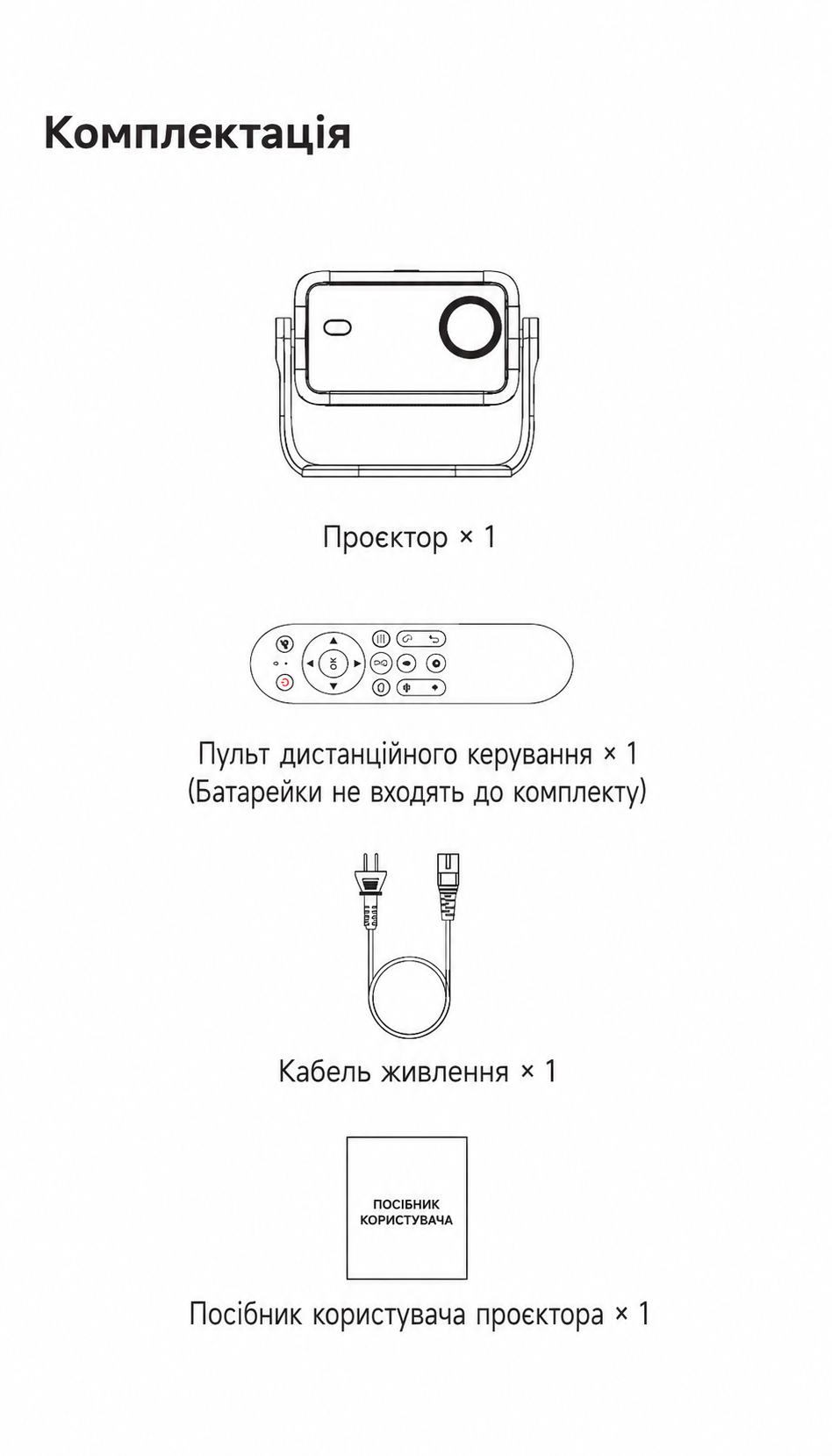

Комплектация проектора XYH L018

2. Разъемы и элементы корпуса

На корпусе проектора расположены основные разъемы и элементы управления:

  • Power Socket — разъем питания;
  • HDMI Input — HDMI-вход для подключения приставки, ноутбука, игровой консоли и других устройств;
  • USB Input — USB-порт для накопителей и совместимых USB-устройств;
  • 3.5 mm Stereo Jack — аудиовыход 3,5 мм;
  • IR receiver — инфракрасный приемник пульта;
  • On / Off — кнопка включения/выключения.

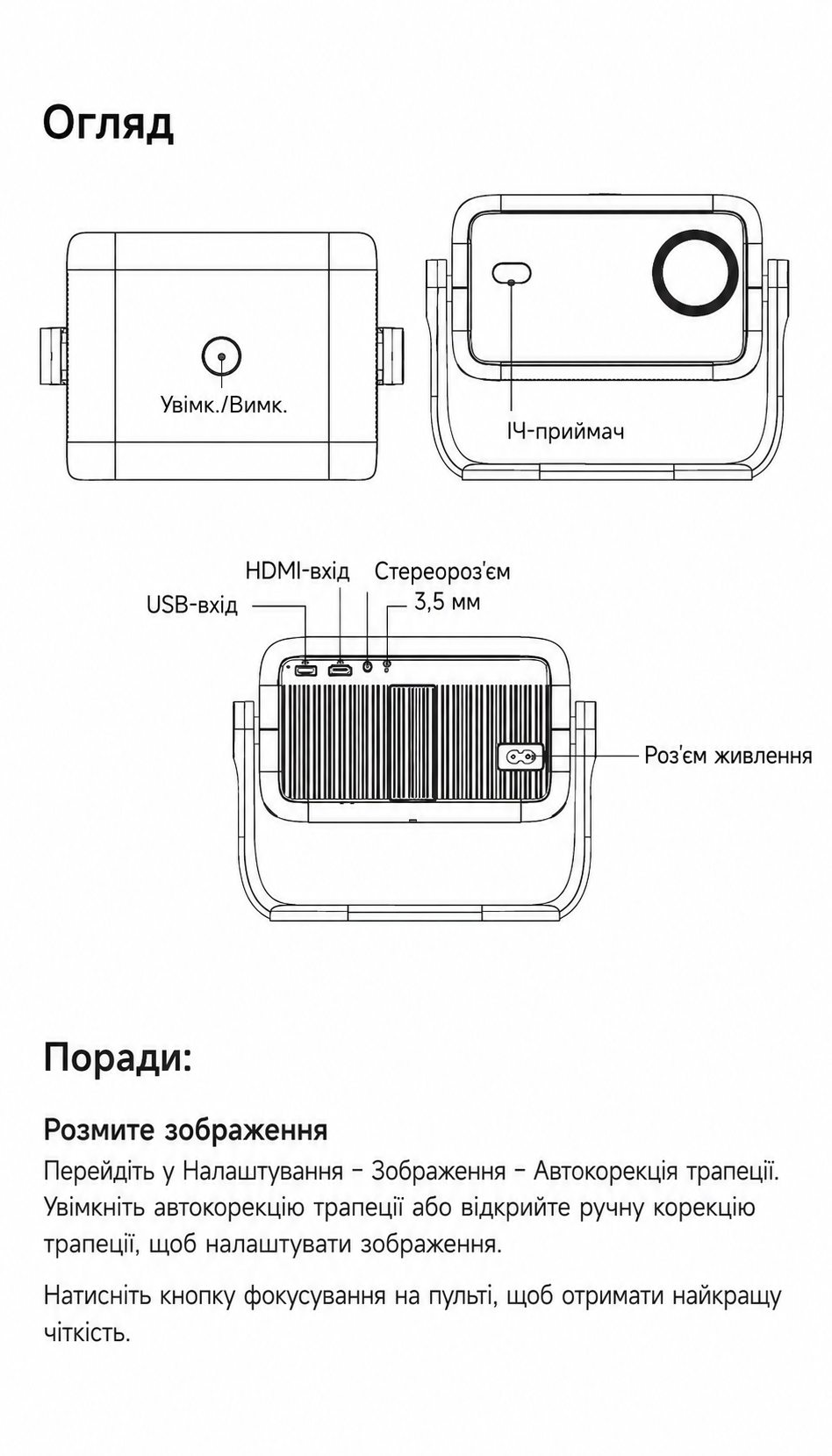

Разъемы и элементы корпуса XYH L018

3. Пульт дистанционного управления

Пульт используется для навигации по меню, регулировки громкости, возврата на главный экран, открытия меню, переключения в режим мыши и настройки фокуса.

OK и стрелки
Выбор пунктов меню и навигация.
Home
Возврат на главный экран Android.
Return
Назад к предыдущему экрану.
VOL +/- и Mute
Регулировка и отключение звука.
Mouse control
Переключение в режим управления курсором.
Electronic Focus
Электронная настройка резкости изображения.

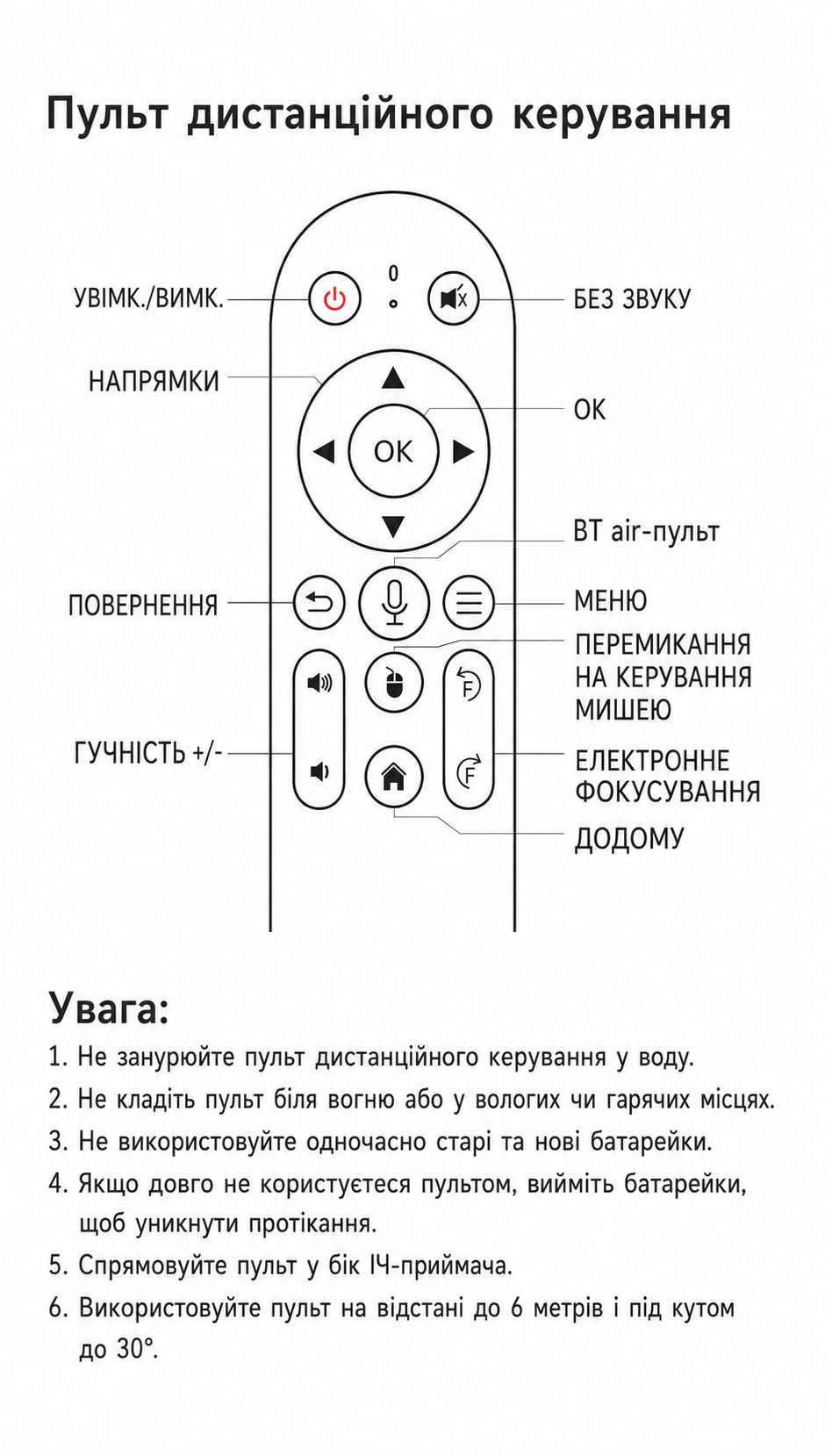

Пульт дистанционного управления XYH L018
Правила использования пульта: не погружайте пульт в воду, не оставляйте возле огня, во влажных или горячих местах, не смешивайте старые и новые батарейки. Если пульт долго не используется, достаньте батарейки. Направляйте пульт в сторону IR-приемника проектора. Рекомендуемая дистанция — до 6 метров, угол — до 30 градусов.

4. Первое включение

  1. Установите проектор на ровную устойчивую поверхность.
  2. Убедитесь, что проектор расположен горизонтально относительно экрана или стены.
  3. Подключите кабель питания к проектору и розетке.
  4. Нажмите кнопку питания на корпусе или на пульте.
  5. После загрузки Android-системы выполните первичную настройку языка, сети и изображения.

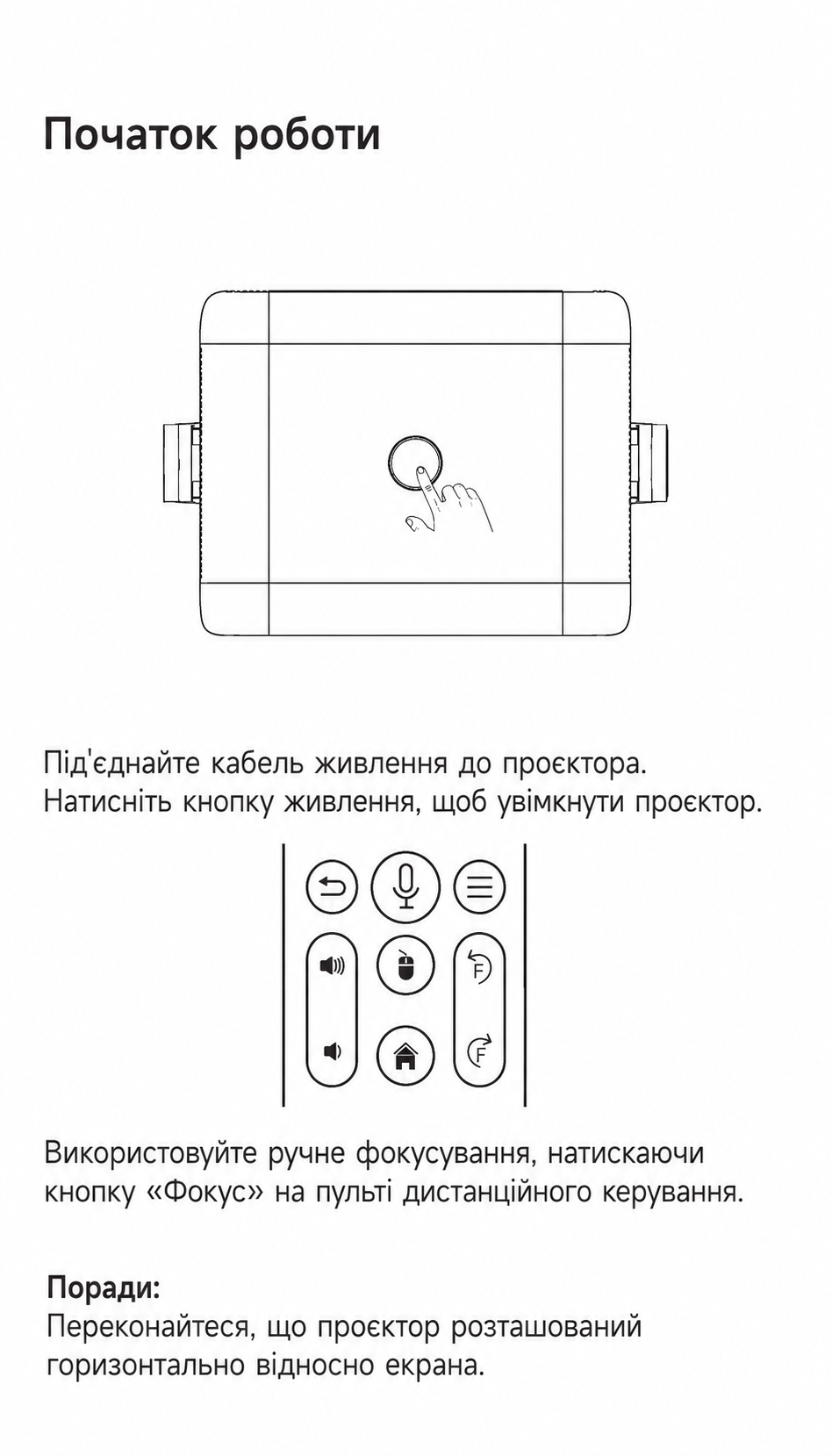

Первое включение проектора XYH L018

5. Настройка резкости и геометрии изображения

Если изображение размытое

  1. Нажмите кнопку Focus на пульте дистанционного управления.
  2. Отрегулируйте резкость до максимально четкого изображения.

Если изображение неровное или искажено

Откройте меню настроек проектора:

Settings / Настройки → Display / Экран → Auto Keystone Correction / Автокоррекция трапеции

Включите автоматическую коррекцию трапеции или выполните ручную настройку через раздел Manual Keystone / Ручная коррекция.

Для лучшего результата сначала поставьте проектор максимально ровно по центру экрана, а уже затем используйте электронную коррекцию.

6. Настройки Android-системы

Язык и клавиатура

Settings → Language and keyboard

В этом разделе можно выбрать язык интерфейса и метод ввода.

Настройка сети Wi-Fi / точки доступа

Settings → Network Settings → Wireless Network / Hotspot

Выберите Wi-Fi сеть, введите пароль и дождитесь подключения.

Bluetooth

Settings → Bluetooth Settings → BT Switch

Включите Bluetooth, найдите нужное устройство и выполните сопряжение. Так можно подключить Bluetooth-колонку, наушники, пульт, клавиатуру или другое совместимое устройство.

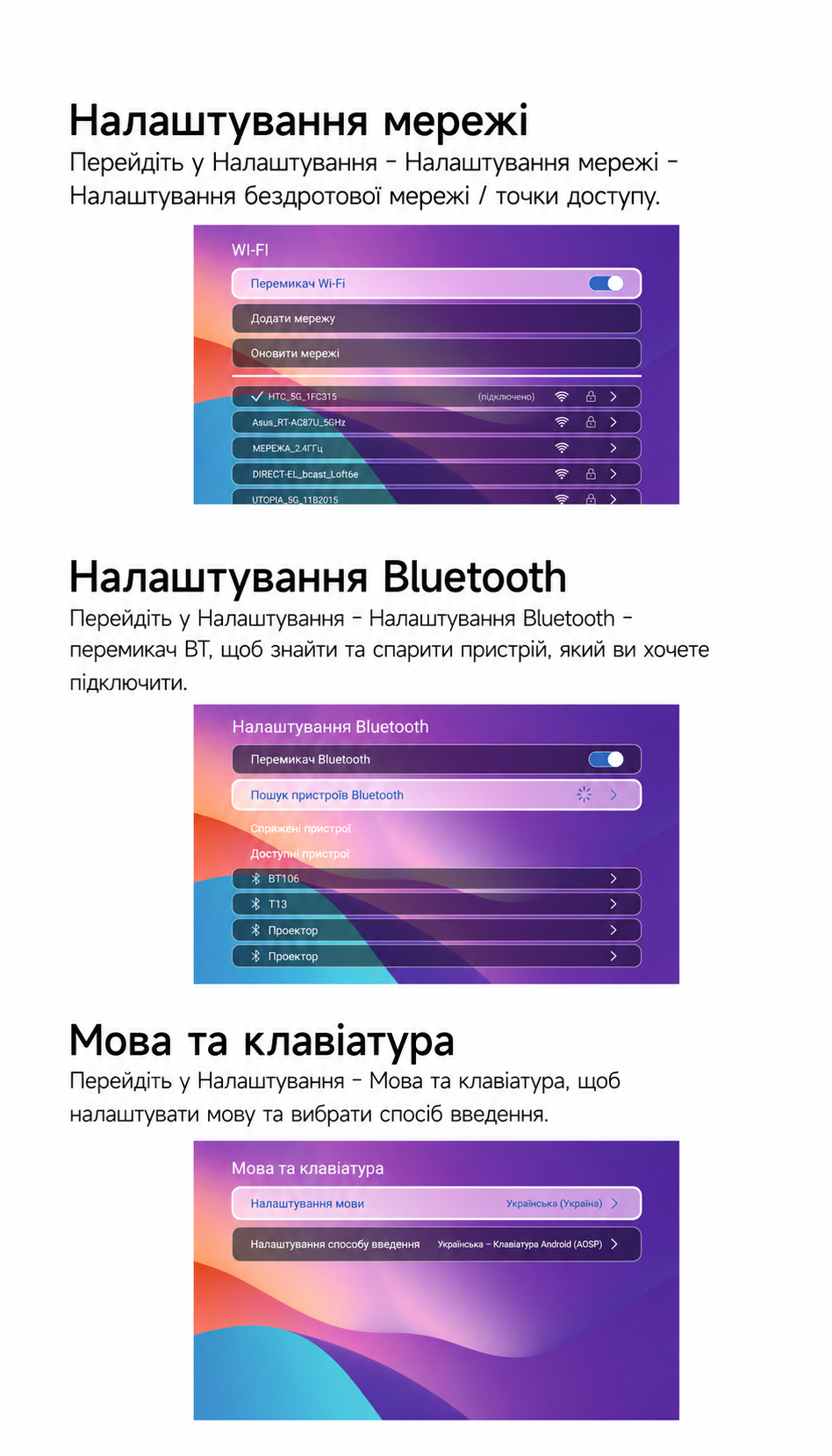

Настройки сети, Bluetooth, языка и клавиатуры XYH L018

Настройки проекции

Settings → Projector setting

В этом разделе доступны параметры установки и изображения: режим установки, режим устройства, цифровое масштабирование, автофокус, автоматическая коррекция четырех углов, распознавание экрана, интеллектуальное избегание препятствий, ручная трапеция и сброс коррекции трапеции.

Приложения

Settings → All applications

Здесь находятся системные приложения и сервисы, например App Store, Bluetooth speaker, Music, Play Store, Screen Cast и WPS Office.

Дата и время

Settings → Date and time settings

Можно настроить дату, время, часовой пояс и формат времени.

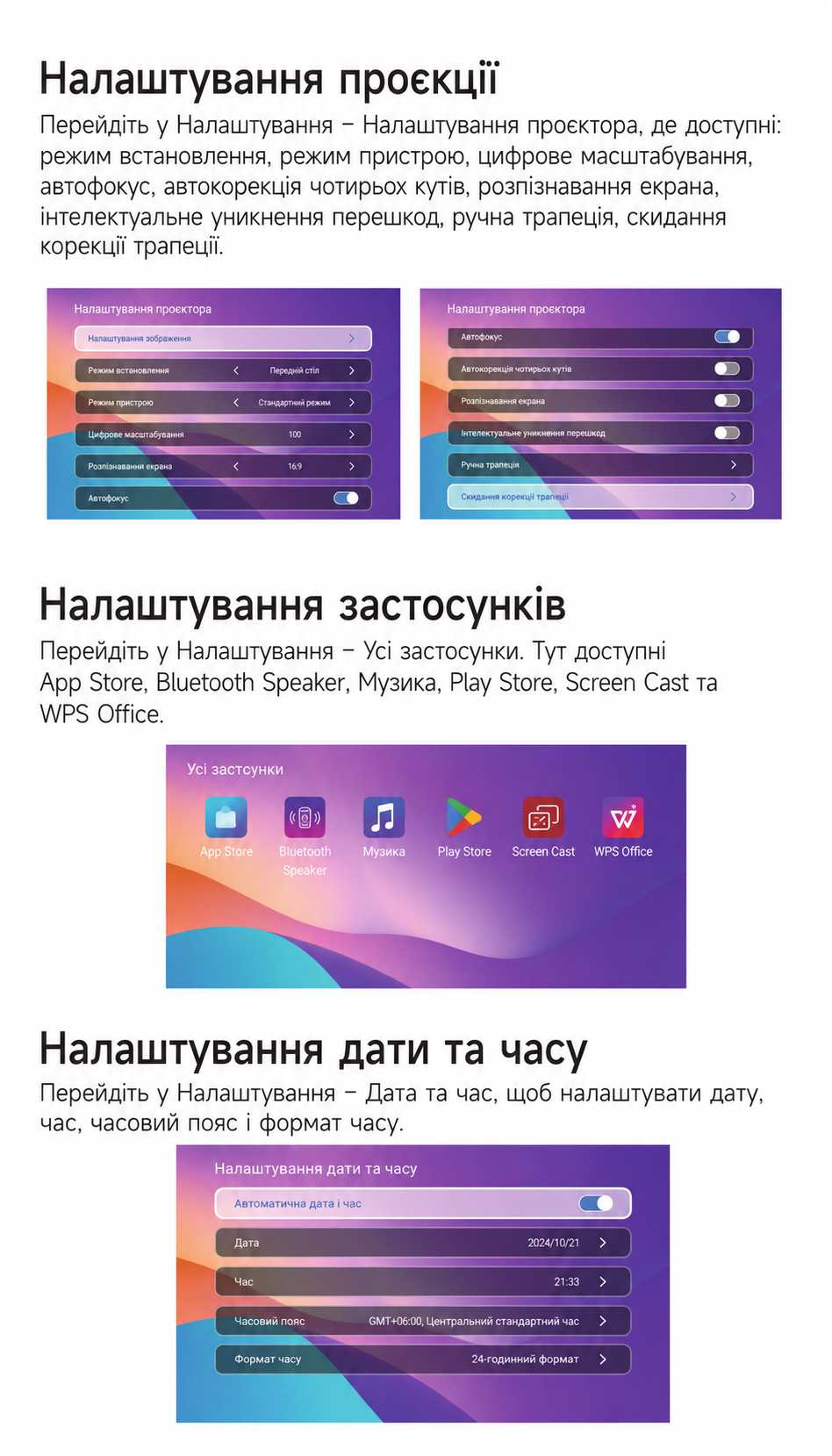

Настройки проекции, приложений, даты и времени XYH L018

Трансляция экрана / Screen Cast

Settings → Application Settings → Screen Cast → Open Screen Cast service

Откройте сервис Screen Cast, включите зеркалирование экрана на телефоне и выберите проектор для подключения.

О системе

Settings → About

В этом разделе отображаются модель устройства, версия интерфейса, версия Android, разрешение, память, хранилище, Wireless MAC, серийный номер, локальное и онлайн-обновление.

Прочие настройки

Settings → Other Setting

Доступны параметры внешнего входа при загрузке, звук кнопок, заставка, запланированное выключение, сброс к заводским настройкам и режим разработчика.

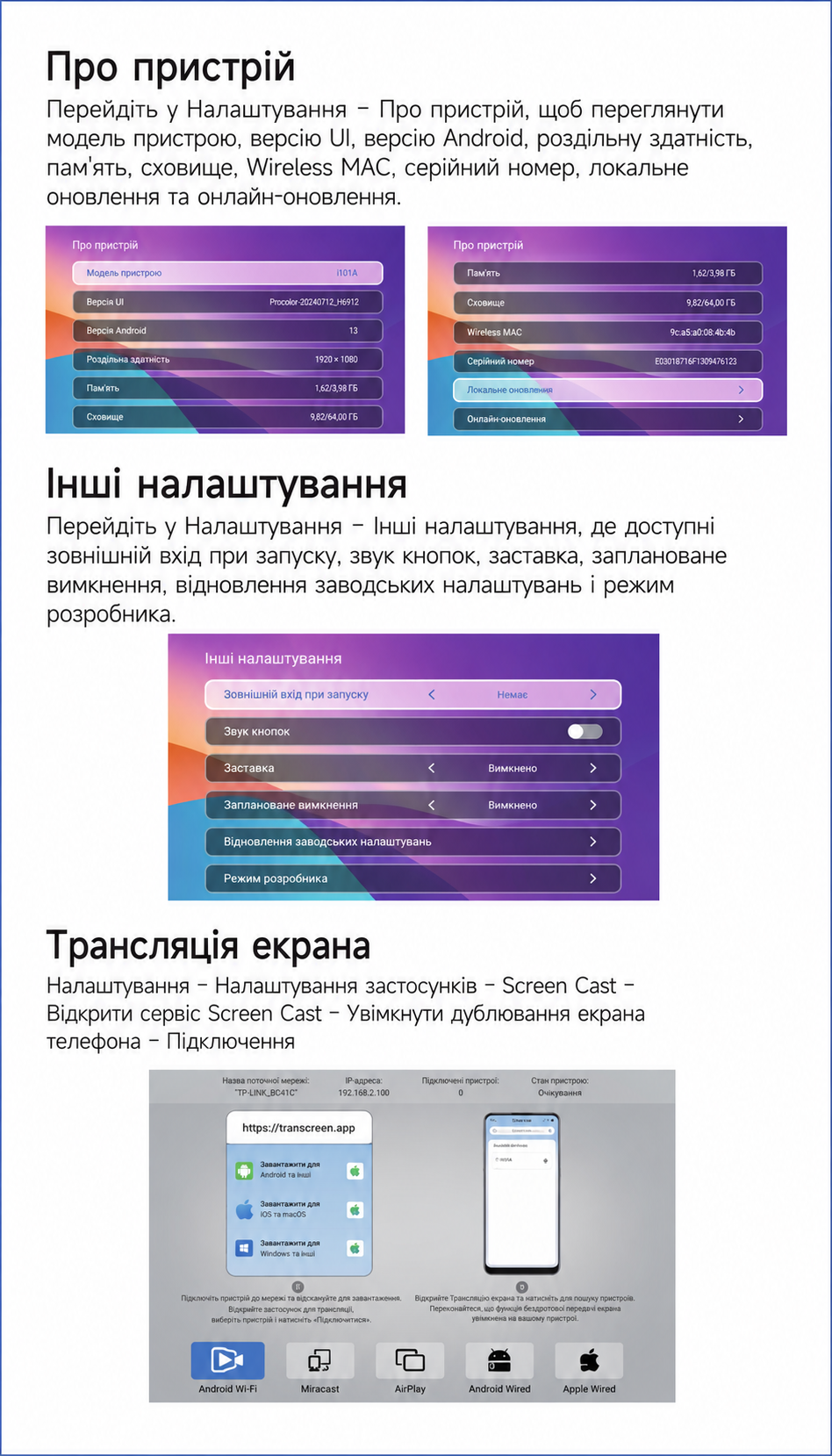

Screen Cast, сведения о системе и прочие настройки XYH L018

7. Подключение USB-устройств

Через USB-порт можно подключать совместимые внешние устройства, например USB-клавиатуру или другие поддерживаемые аксессуары.

8. Важные правила безопасности

  • Не используйте проектор под дождем и не допускайте попадания влаги.
  • Не ставьте рядом с проектором предметы с жидкостью.
  • Не устанавливайте устройство на мягкие поверхности, которые могут закрыть вентиляцию.
  • Не закрывайте вентиляционные отверстия.
  • Не устанавливайте проектор в закрытое пространство без нормальной вентиляции.
  • Берегите устройство от прямого солнца, перегрева, сильных перепадов температуры и высокой влажности.
  • Не прикасайтесь к линзе пальцами.
  • Не оставляйте детей пользоваться проектором без присмотра.
  • Избегайте сильной вибрации и ударов.
