Інструкція на ігровий контролер GameSir T4n Nova Lite Gamepad

Інструкція підготовлена магазином TV4U для покупців по Україні. Продаж, гарантія та підтримка доступні по Україні.

КОМПЛЕКТАЦІЯ

Контролер Nova Lite x 1

USB-приймач x 1 (опціонально)

ВИМОГИ

  • Приставка Nintendo Switch
  • ОС Windows 7/10 або пізнішої версії
  • ОС Android 8.0 або пізнішої версії
  • iOS 13 або новішої версії

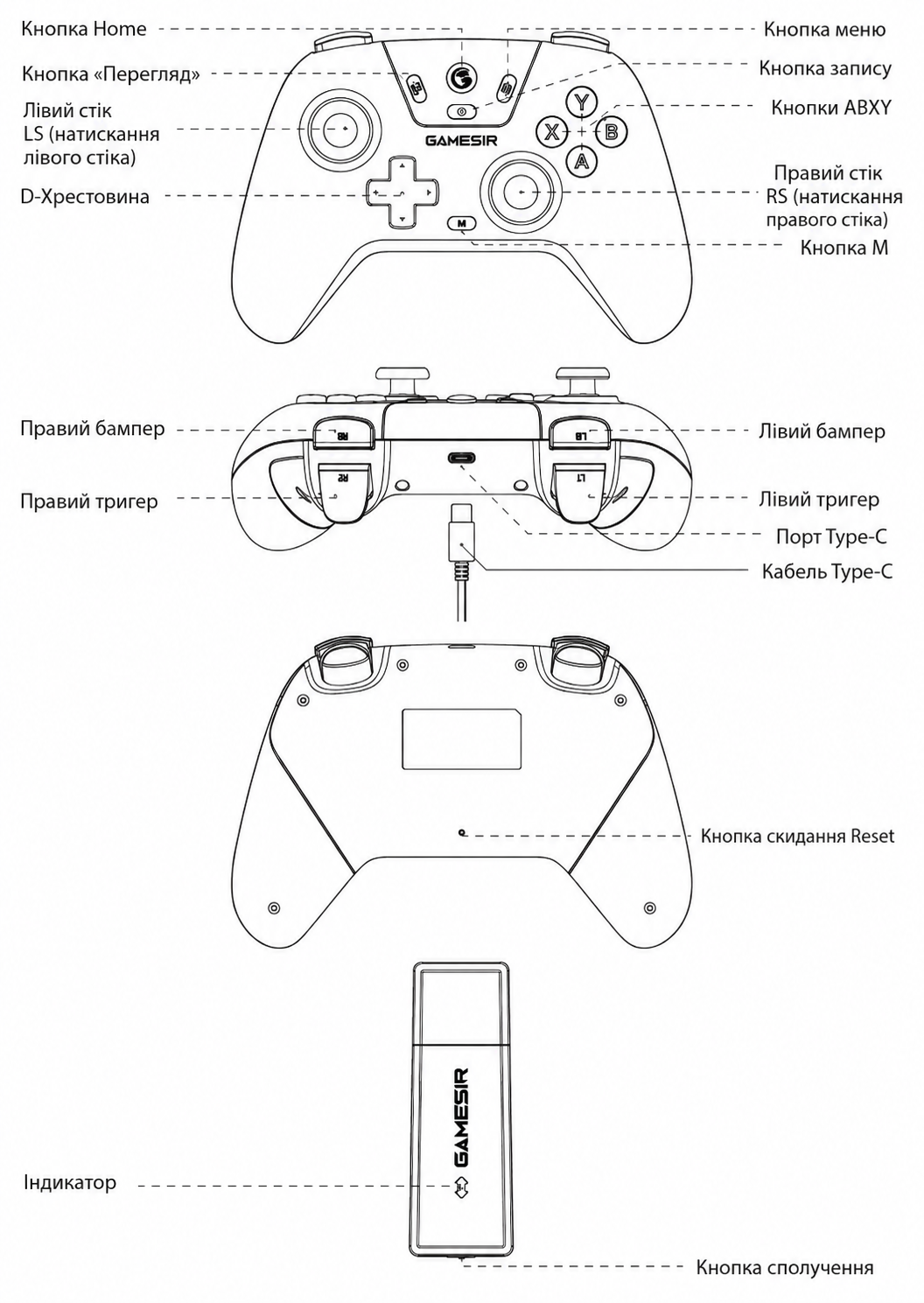

СХЕМА ПРИСТРОЮ

Інструкція на ігровий контролер GameSir T4n Nova Lite Gamepad TV4U.com.ua - ТВ приставки
  • Кнопка Home
  • Кнопка «Перегляд»
  • Лівий стік LS (натискання лівого стіка)
  • D-хрестовина
  • Кнопка меню
  • Кнопка запису
  • Кнопки ABXY
  • Правий стік RS (натискання правого стіка)
  • Кнопка M
  • Правий бампер
  • Правий тригер
  • Лівий бампер
  • Лівий тригер
  • Порт Type-C
  • Кабель Type-C
  • Кнопка скидання Reset
  • Індикатор
  • Кнопка сполучення

ОСНОВНІ ФУНКЦІЇ

СТАН ПІДКЛЮЧЕННЯ

Індикатор Інструкція
Повільно блимає (1 блимання на секунду) Стан повторного підключення *У стані повторного підключення може бути підключено тільки останній сполучений пристрій у цьому режимі. *Щоб перевести контролер у режим сполучення, натисніть і утримуйте кнопку запису та кнопку Home протягом 3 с.
Швидко блимає (2 блимання на секунду) Стан сполучення *Контролер знаходиться в режимі сполучення і може бути виявлений пристроями. *Під час сполучення з пристроєм у поточному режимі контролер буде автоматично переходити в стан повторного підключення під час увімкнення.
Горить безперервно Контролер підключено *Щоб вимкнути контролер, натисніть і утримуйте кнопку Home протягом 5 с.

ІНСТРУКЦІЇ З ВИКОРИСТАННЯ

Опис Дія
Увімкнення Натисніть кнопку Home або комбінацію кнопок A/B/X/Y + Home.
Вимкнення вручну Натисніть і утримуйте кнопку Home протягом 5 с.
Автоматичне вимкнення Бездіяльність протягом 10 хв. Немає підключення в режимі сполучення: 1 хв. Немає підключення в режимі повторного підключення: 3 хв.
Триває заряджання Коли контролер вимкнений і заряджається, індикатор Home змінює колір залежно від одного з п’яти інтервалів заряджання: червоний (0-25 %), помаранчевий (25-50 %), жовтий (50-75 %), зелений (75-90 %), а потім горить зеленим протягом 2 с і вимикається (90-100 %).
Попередження про низький заряд батареї Якщо заряд батареї опускається до 10 %, індикатор Home двічі загоряється помаранчевим кожної секунди.

СТАН КНОПКИ HOME

Колір Режим Спосіб підключення Підтримувані платформи
Синій DS4 B + Home Win 7/10 або пізнішої версії iOS 13 або новішої версії
Зелений Приймач X + Home Win 7/10 або пізнішої версії Android 8.0 або пізнішої версії
Червоний NS Pro Y + Home Приставка Nintendo Switch
Жовтий Android A + Home Android 8.0 або пізнішої версії

НАВЧАЛЬНИЙ ПОСІБНИК З ПІДКЛЮЧЕННЯ ПРИЙМАЧА

СТАН ПІДКЛЮЧЕННЯ

Індикатор Опис
Повільно блимає (раз на секунду) Стан повторного підключення * У стані повторного підключення до Nova Lite-Dongle може бути підключено тільки останній сполучений пристрій у цьому режимі. * Натисніть кнопку сполучення, щоб видалити дані про попередні підключення та перевести пристрій у стан сполучення.
Швидко блимає (двічі на секунду) Стан сполучення * У стані сполучення пристрій може виконувати тільки пошук і сполучення.
Горить безперервно Підключено
Вимк Сплячий режим * У сплячому режимі також можна повторно підключитися до контролера. При успішному повторному підключенні світловий індикатор буде горіти безперервно. * Для виходу зі сплячого режиму та перемикання в режим сполучення натисніть кнопку сполучення.

СХЕМА ПІДКЛЮЧЕННЯ

Схема підключення
Схема підключення

СПОЛУЧЕННЯ РЕСИВЕРА

  1. Підключіть Nova Lite-Dongle до USB-порту пристрою, що підключається, і натисніть кнопку сполучення на Nova Lite-Dongle. Якщо індикатор ресивера почав швидко блимати, ресивер перейшов у режим сполучення.
  2. Переконайтеся, що контролер вимкнений, а потім натисніть кнопку X + кнопку Home, доки зелений індикатор не почне швидко блимати, а потім відпустіть кнопки.
  3. Після цього контролер перейде в режим сполучення з ресивером. Дочекайтеся підключення контролера до Nova Lite-Dongle.
  4. Після успішного підключення індикатор Nova Lite-Dongle і зелений індикатор контролера почнуть світитися.

*Утримуйте кнопку знімка екрана контролера та кнопку Home протягом 3 секунд, щоб примусово перевести контролер у режим парного підключення. *У разі виникнення питань під час використання зверніться до посібника користувача контролера GameSir Nova Lite.

ІНСТРУКЦІЯ З ПІДКЛЮЧЕННЯ ДО ПК

ДРОТОВЕ ПІДКЛЮЧЕННЯ

1.При успішному підключенні індикатор контролера безперервно горить зеленим.

ПІДКЛЮЧЕННЯ ПО BLUETOOTH

Підключення по Bluetooth: B + Home
  1. Переконайтеся, що контролер вимкнений, а потім натисніть кнопку B + кнопку Home, доки індикатор Home не почне блимати синім, а потім відпустіть кнопки.
  2. Відкрийте список пристроїв Bluetooth на ПК, виберіть «Бездротовий геймпад », а потім натисніть «Підключити».
  3. Якщо індикатор Home безперервно горить синім, підключення було виконано успішно. Повторне підключення: якщо режим контролера не змінювався, просто натисніть кнопку Home на контролері, щоб повторно підключити його до пристрою.

* Якщо не вдається знайти сигнал Bluetooth контролера, спробуйте видалити «Бездротовий геймпад » зі списку сполучених пристроїв на ПК. * Якщо у вас виникли труднощі під час підключення, ознайомтеся зі списком станів підключення вище.

ІНСТРУКЦІЯ З ПІДКЛЮЧЕННЯ ДО NINTENDO SWITCH

ПІДКЛЮЧЕННЯ ПО BLUETOOTH

Підключення по Bluetooth: Y + Home
  1. Відкрийте вкладку «Контролери» в головному меню Switch, виберіть «Змінити спосіб утримування/порядок» і не закривайте вкладку.
  2. Переконайтеся, що контролер вимкнений, а потім натисніть кнопку Y + кнопку Home, доки індикатор Home не почне швидко блимати червоним, а потім відпустіть кнопки та дочекайтеся сполучення.
  3. Якщо індикатор Home безперервно горить червоним, підключення було виконано успішно.

Повторне підключення: якщо режим контролера не змінювався, просто натисніть кнопку Home на контролері, щоб повторно підключити його до консолі. * Якщо у вас виникли труднощі під час підключення, ознайомтеся зі списком станів підключення вище.

ІНСТРУКЦІЯ З ПІДКЛЮЧЕННЯ ДО ANDROID

ПІДКЛЮЧЕННЯ ПО BLUETOOTH

Підключення по Bluetooth: A + Home
  1. Переконайтеся, що контролер вимкнений, а потім натисніть кнопку A + кнопку Home, доки індикатор Home не почне швидко блимати жовтим, а потім відпустіть кнопки.
  2. Відкрийте список пристроїв Bluetooth на телефоні, виберіть «GameSir-Nova Lite» і натисніть «Підключити».
  3. Якщо індикатор Home безперервно горить жовтим, підключення було виконано успішно. Повторне підключення: якщо режим контролера не змінювався, просто натисніть кнопку Home на контролері, щоб повторно підключити його до пристрою.

* Якщо у вас виникли труднощі під час підключення, ознайомтеся зі списком станів підключення вище.

ІНСТРУКЦІЯ З ПІДКЛЮЧЕННЯ ДО IOS

ПІДКЛЮЧЕННЯ ПО BLUETOOTH

Підключення по Bluetooth: B + Home
  1. Переконайтеся, що контролер вимкнений, а потім натисніть кнопку B + кнопку Home, доки індикатор Home не почне швидко блимати синім, а потім відпустіть кнопки.
  2. Відкрийте список пристроїв Bluetooth на мобільному пристрої, виберіть «Бездротовий геймпад DUALSHOCK 4», а потім натисніть «Підключити».
  3. Якщо індикатор Home безперервно горить синім, підключення було виконано успішно. Повторне підключення: якщо режим контролера не змінювався, просто натисніть кнопку Home на контролері, щоб повторно підключити його до пристрою.

*Якщо не вдається знайти сигнал Bluetooth контролера, спробуйте видалити бездротовий геймпад DUALSHOCK 4 зі списку сполучених пристроїв. * Якщо у вас виникли труднощі під час підключення, ознайомтеся зі списком станів підключення вище.

РОЗШИРЕНІ ФУНКЦІЇ

НАЛАШТУВАННЯ TURBO

Частота: 20 Гц Налаштовувані елементи керування: кнопки A/B/X/Y, лівий і правий бампер, лівий і правий тригер.

  1. Налаштування Turbo: натисніть і утримуйте кнопку M, а потім натисніть кнопку, для якої хочете увімкнути функцію Turbo. Щоб вимкнути функцію Turbo, повторіть цю дію.
  2. Скидання функції Turbo для всіх кнопок: двічі натисніть кнопку M.
  3. У режимі Turbo індикатор Home двічі блимає червоним кожної секунди.

*Це налаштування збережеться після перезапуску контролера

НАЛАШТУВАННЯ КОМБІНАЦІЇ КНОПОК

Налаштування комбінації кнопок
Комбінація кнопок Інструкція
M + вгору/вниз на хрестовині Збільшення/зменшення інтенсивності вібрації контролерів П’ять режимів: без вібрації, 25 %, 50 %, 75 % (за замовчуванням), 100 % * Це налаштування збережеться після перезапуску контролера.
Утримуйте кнопки «Меню» + «Перегляд» протягом 2 с * Підтримується тільки при підключенні через приймач або дріт При зміні режиму підключення (XInput, NS Pro, Android) необхідно перемкнути спосіб підключення на відповідний для кожного режиму (підключення через приймач/дріт). При такому ж способі підключення (через приймач/дріт) режим підключення зберігається. * Якщо вимкнути контролер, утримуючи кнопку Home протягом 10 с, при наступному увімкненні він знову автоматично визначить платформу.
Одночасно натисніть і утримуйте кнопки M + LS/RS протягом 2 с. Увімкнення/вимкнення режиму нульової мертвої зони лівого/правого стіка *Це налаштування збережеться після перезапуску контролера
Одночасно натисніть і утримуйте кнопки M + A протягом 2 с. Поміняти місцями призначення кнопок A-B, X-Y * Це налаштування збережеться після перезапуску контролера.

КАЛІБРУВАННЯ СТІКІВ І ТРИГЕРІВ

  1. Коли контролер увімкнений, утримуйте кнопки LT + RT + LS + RS до тих пір, доки індикатор Home не почне повільно блимати білим.
  2. Тричі затисніть тригери LT і RT до упору. Максимально відхиліть стіки і повільно опишіть ними повне коло три рази. Натисніть кнопку A. Світловий індикатор Home загориться білим — це означає, що калібрування завершено.

СКИДАННЯ КОНТРОЛЕРА

Якщо кнопки контролера не реагують, скористайтеся невеликим предметом (наприклад, скріпкою), щоб натиснути кнопку скидання Reset всередині круглого отвору на задній панелі контролера. Це дозволить вам примусово вимкнути контролер.

УВАЖНО ПРОЧИТАЙТЕ ЗАХОДИ БЕЗПЕКИ

Заходи безпеки
  • У ПРИСТРОЇ Є ДРІБНІ ДЕТАЛІ. Зберігати в місці, недоступному для дітей молодше 3 років. Якщо ви проковтнули якусь деталь або вдавилися нею, негайно зверніться по медичну допомогу.
  • НЕ використовувати пристрій поблизу відкритого вогню.
  • НЕ піддавати пристрій впливу прямих сонячних променів або високої температури.
  • НЕ піддавати пристрій впливу вологого або запиленого середовища.
  • НЕ бити по пристрою і НЕ кидати його.
  • НЕ торкатися безпосередньо роз’єму USB. Це може призвести до несправності.
  • НЕ згинати сильно кабель і не тягнути за його частини.
  • Для чищення пристрою використовувати м’яку суху тканину.
  • НЕ застосовувати хімічні речовини, такі як бензин або розчинник.
  • НЕ розбирати, НЕ ремонтувати пристрій і НЕ вносити в нього зміни.
  • Використовувати пристрій тільки за прямим призначенням. Ми НЕ несемо відповідальності за нещасні випадки або пошкодження, отримані внаслідок використання пристрою не за призначенням.
  • НЕ дивитися прямо на роз’єм, з якого виходить світло. Це може спричинити пошкодження очей.
  • Якщо у вас є питання щодо якості роботи пристрою або пропозиції, зв’яжіться з компанією GameSir або місцевим дистриб’ютором.
